Système solaire hybride de 20 kW avec 21,6 kW de panneaux solaires et 28,68 kWh de stockage sur batterie

Le système solaire hybride ROCKSOLAR 20 kW associe deux onduleurs hybrides Growatt SPH10000TL-HU-US, 36 panneaux Philadelphia Solar de 600 W et deux batteries LiFePO₄ GSL de 14,34 kWh. Avec une puissance solaire de 21,6 kW et une capacité nominale de stockage par batterie de 28,68 kWh, il offre une alimentation solaire flexible et une solution de secours pour les maisons, les fermes et les ateliers, sous réserve d'une évaluation de la charge spécifique au site.

Alimentation monophasée divisée ou triphasée

Les deux onduleurs fournissent une capacité nominale combinée de 20 kW dans une installation monophasée divisée 120/240 V. Growatt documente également une configuration triphasée 120/208 V à deux onduleurs pour les équipements compatibles. Le triphasé nécessite une conception d'installation et une mise en service distinctes ; il ne s'agit pas d'un simple changement de mode. Vérifiez la puissance disponible sur chaque phase et les exigences de démarrage des moteurs avant de commander pour une utilisation en triphasé. La puissance nominale combinée des onduleurs ne correspond pas à une capacité triphasée équilibrée de 20 kW.

Énergie solaire avec stockage sur batterie partagé

Chaque onduleur dispose de trois entrées solaires MPPT indépendantes. La disposition conceptuelle utilise six chaînes PV dédiées pour l'ensemble ; le nombre final de panneaux par chaîne et la protection doivent être vérifiés par rapport aux spécifications des panneaux, aux limites des onduleurs et aux températures locales.

La disposition des batteries suit l'architecture parallèle à banc partagé documentée par Growatt : les deux batteries GSL alimentent un assemblage de distribution CC commun et fermé via des branches protégées individuellement, avec des alimentations de batterie protégées vers les deux onduleurs. Les onduleurs communiquent via le câble de communication parallèle inclus. Le modèle exact de batterie GSL, le protocole BMS, le câblage de communication et la compatibilité du micrologiciel doivent être confirmés avant la mise en service.

Important : 28,68 kWh décrit l'énergie stockée, et non la puissance de sortie. Le banc de deux batteries inclus ne doit pas être présenté comme fournissant 20 kW de sortie CA continue sur batterie uniquement. La puissance de secours disponible et l'autonomie dépendent des limites de décharge de la batterie, de l'état de charge, de la température, des pertes de conversion et des charges connectées. La contribution solaire varie en fonction des conditions.

Fonctionnalités hybrides

• Capacité de couplage CC et CA
• Prise en charge de la recharge par générateur via l'agencement GEN pris en charge par le fabricant ; générateur non inclus
• Transition de secours spécifiée par le fabricant en moins de 10 ms
• Protection contre les surtensions CA/CC AFCI et de type II
• Composants de surveillance inclus

Ce qui est inclus

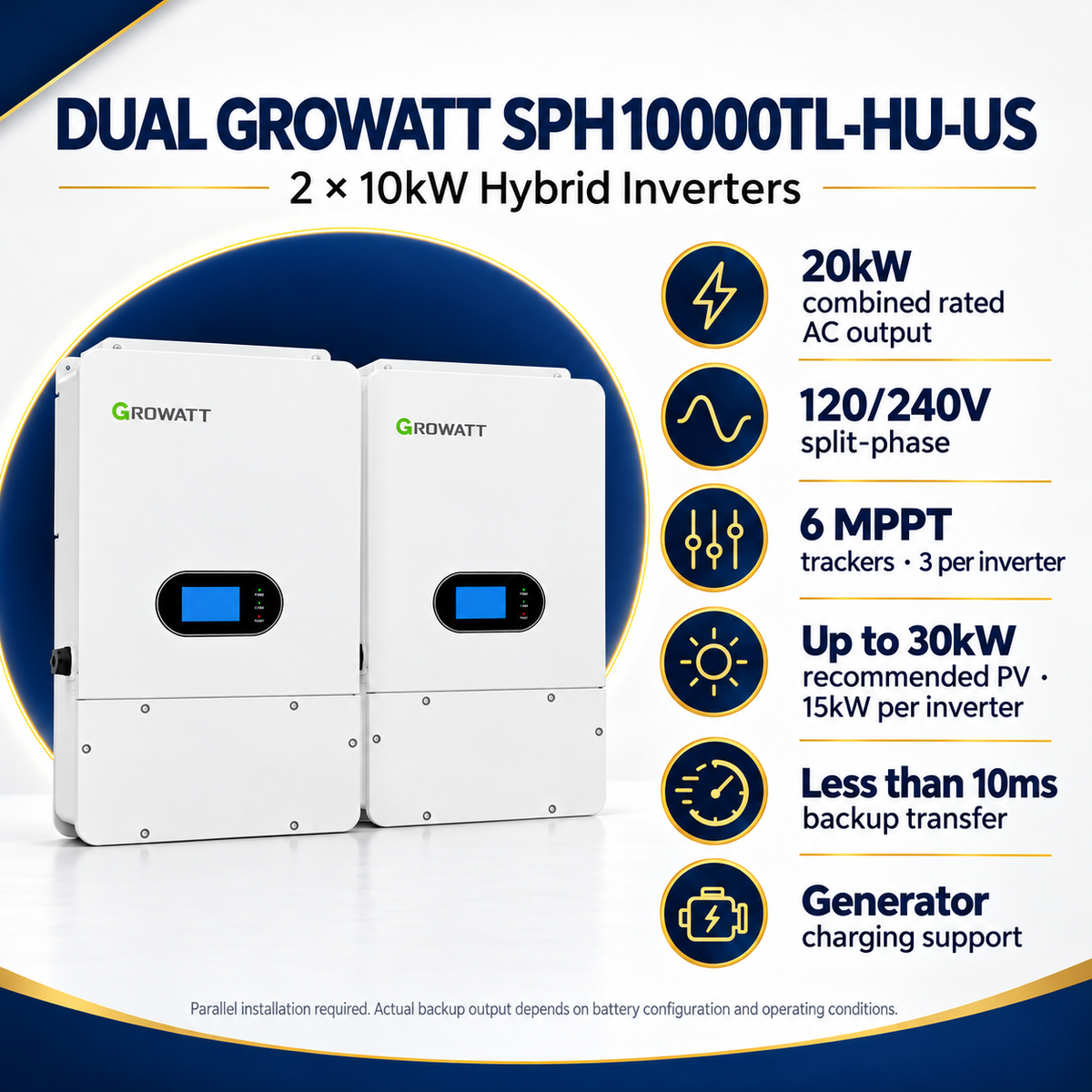

• 2 × onduleurs hybrides Growatt SPH10000TL-HU-US de 10 kW
• 36 × panneaux Philadelphia Solar de 600 W — 21,6 kW de capacité PV nominale totale
• 2 × batteries LiFePO₄ GSL de 14,34 kWh — 28,68 kWh de stockage nominal
• 6 × jeux de câbles PV de 10 AWG de 100 pieds, sous réserve de la conformité de l'installation
• Câble de communication parallèle pour onduleur et composants de surveillance

Option 1 — Équipement uniquement : Comprend l'équipement ci-dessus. Les composants du bilan électrique du système spécifiques au site sont en supplément.

Option 2 — Équipement + BOS électrique : Comprend également un ensemble de bilan électrique du système spécifique au site : interconnexions de batterie, barres omnibus/distribution CC communes couvertes, protection et sectionneurs de branche de batterie individuels, alimentations de batterie d'onduleur protégées, arrêt rapide au niveau du module compatible et câblage PV spécifié. Les valeurs nominales et les quantités finales des composants doivent suivre la conception d'installation approuvée.

Planification de l'installation

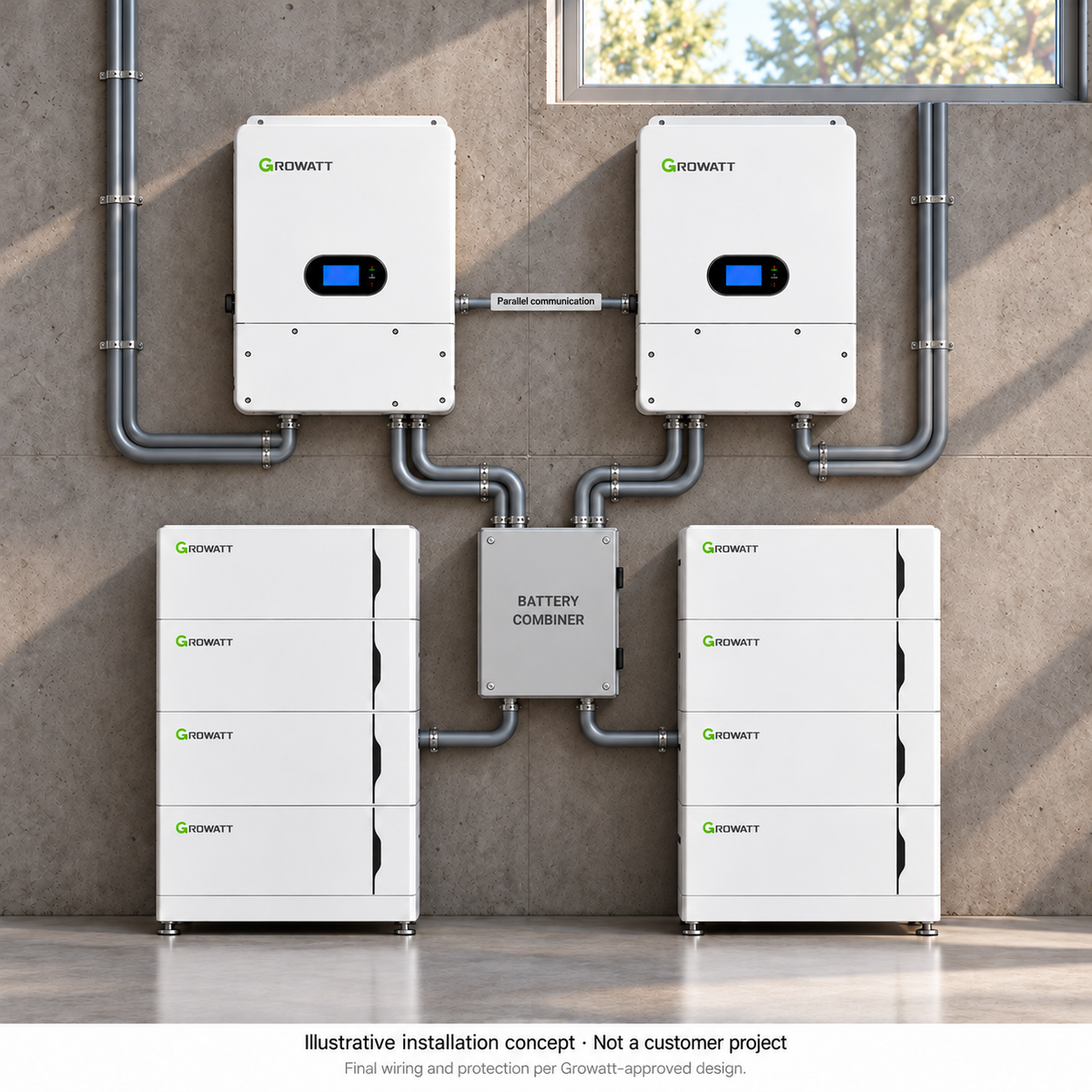

Le diagramme de la galerie est un aperçu conceptuel et non un plan d'installation. Les connexions au RÉSEAU public et les connexions de CHARGE de secours doivent rester distinctes et suivre l'agencement de câblage de Growatt. La conception finale doit traiter de la protection CA, de la protection des batteries et des PV, de la mise à la terre, de l'arrêt rapide, des permis applicables et des exigences des services publics. Consultez les manuels de l'équipement et un professionnel de l'électricité qualifié avant l'installation.
