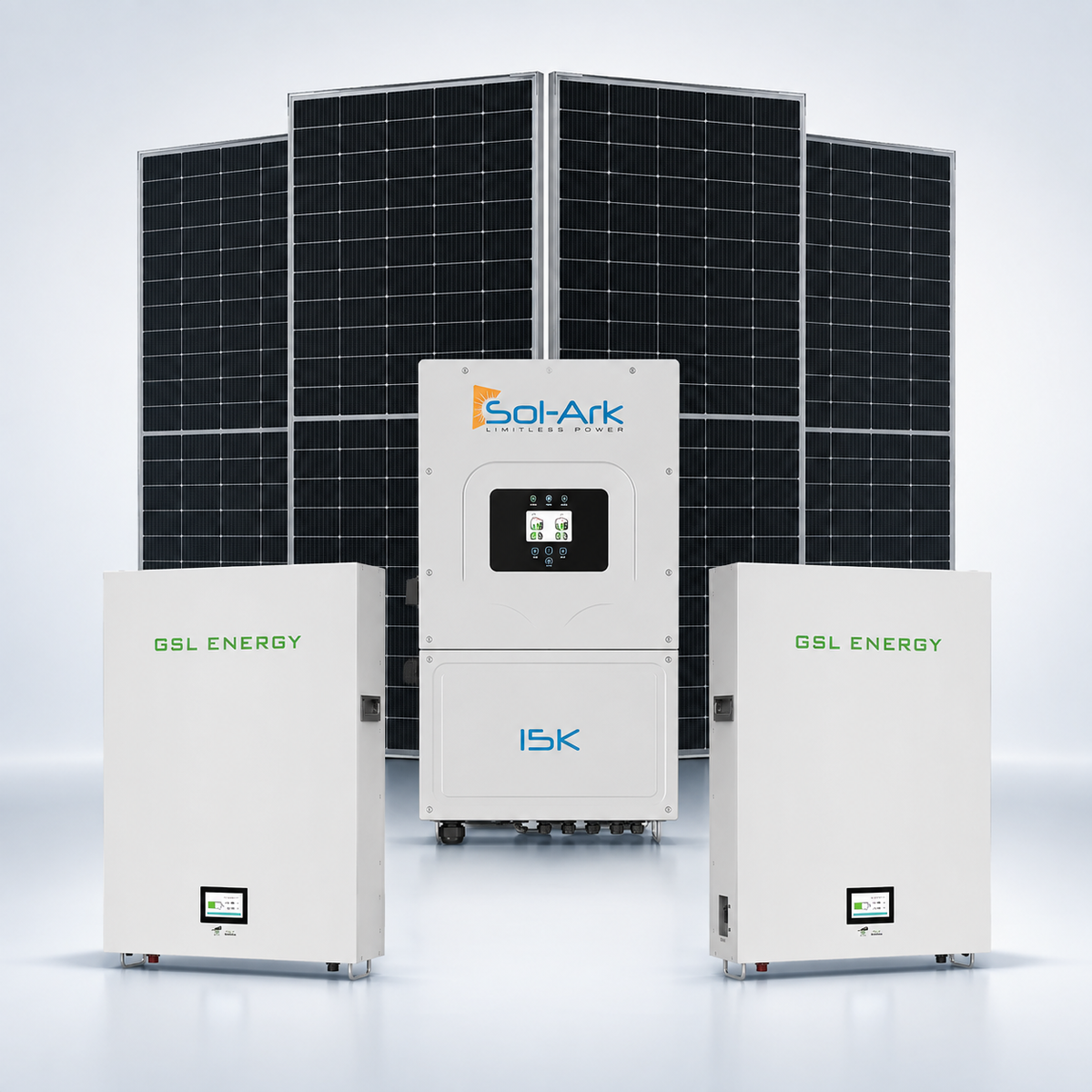

Kit solaire résidentiel complet Sol-Ark 15 kW

Énergie solaire de 14,88 kW avec 28,68 kWh de stockage sur batterie

Prenez le contrôle de votre énergie domestique grâce à un puissant kit solaire hybride Sol-Ark 15K conçu pour les maisons canadiennes.

Cet ensemble combine 24 panneaux bifaciaux TOPCon Canadian Solar de 620 W, un onduleur hybride Sol-Ark 15K-2P et deux batteries LiFePO4 GSL de 14,34 kWh. Ensemble, ils fournissent une capacité solaire de 14,88 kW et un stockage nominal sur batterie de 28,68 kWh.

Le système peut être configuré par des professionnels pour le solaire raccordé au réseau, la sauvegarde de toute la maison ou des charges essentielles, la gestion de l'énergie en fonction de l'heure d'utilisation, le support de générateur et des applications hors réseau correctement conçues.

Points saillants de l'ensemble

• Champ solaire de 14,88 kW avec 24 panneaux Canadian Solar de 620 W
• Stockage nominal sur batterie de 28,68 kWh
• Onduleur hybride Sol-Ark 15K-2P capable d'alimenter toute la maison
• Deux batteries LiFePO4 GSL de 14,34 kWh
• Sortie résidentielle biphasée 120/240 V
• Passage direct du réseau public de 200 A intégré
• Temps de transfert de secours d'environ 5 ms
• Trois MPPT solaires indépendants
• Capacité de démarrage de générateur à deux fils intégrée
• Matériel de surveillance Wi-Fi et LAN inclus
• Capacité de batterie extensible
• Conception de chaînes solaires adaptée aux climats froids

Ce qui est inclus

• Un onduleur hybride Sol-Ark 15K-2P
• Vingt-quatre panneaux bifaciaux TOPCon Canadian Solar CS6.2-66TB-620H 620 W
• Deux batteries LiFePO4 GSL GSL051280A-B-GBP2 14,34 kWh
• Un ensemble d'équilibre du système électrique spécifique au site pour la conception approuvée, incluant les interconnexions de batterie, les jeux de barres couverts, la protection contre les surintensités et les sectionneurs pour chaque branche de batterie, l'équipement d'arrêt rapide au niveau du module compatible, et le câblage PV principal spécifié (inclus dans l'option 2 uniquement)

• 2 supports de montage mural pour batterie
• Matériel de surveillance Wi-Fi et LAN fourni avec l'onduleur

Les quantités finales d'équipement, les longueurs de conducteurs, les calibres des disjoncteurs ou fusibles, les connecteurs, les boîtiers et les étiquettes sont confirmés lors de l'ingénierie. Les matériaux supplémentaires requis par des conditions de site inhabituelles ne sont fournis que s'ils sont inclus dans le devis écrit.

Gestion de l'énergie de toute la maison

Le Sol-Ark 15K gère automatiquement l'énergie provenant du champ solaire, des batteries, du réseau public et d'un générateur compatible en option.

Pendant la journée, l'énergie solaire peut alimenter les charges domestiques tout en rechargeant le parc de batteries. L'énergie stockée peut ensuite être utilisée après le coucher du soleil, pendant les périodes de tarifs d'électricité élevés ou lors d'une interruption du service public.

L'onduleur prend en charge l'intégration électrique de toute la maison, mais la couverture de secours réelle dépend des charges électriques de la maison et des réglages des batteries. Le chauffage électrique, les chargeurs de VÉ, les chauffe-eau, les climatiseurs, les pompes, les cuisinières et autres gros appareils nécessitent une évaluation professionnelle de la charge.

Panneaux solaires Canadian Solar à haut rendement

Les modules Canadian Solar TOPBiHiKu6 inclus utilisent la technologie bifaciale TOPCon de type N et fournissent 620 W de puissance nominale côté face par panneau.

Leur construction bifaciale peut collecter de la lumière supplémentaire depuis la surface arrière lorsqu'ils sont installés avec un dégagement approprié et dans des conditions de sol réfléchissant. La production bifaciale réelle dépend de la hauteur de montage, de l'angle du panneau, de l'espacement, de la couverture neigeuse et de la réflectivité du sol.

Les caractéristiques des panneaux incluent :

• Rendement de module de 23 % pour le modèle de 620 W spécifié
• Plage de température de fonctionnement de -40°C à 85°C
• Charge de neige spécifiée par le fabricant jusqu'à 5 400 Pa
• Charge de vent spécifiée par le fabricant jusqu'à 4 000 Pa
• Garantie produit de 12 ans, sous réserve des conditions du fabricant
• Garantie de performance linéaire de 30 ans, sous réserve des conditions du fabricant

Conception solaire pour climat froid

La configuration du champ recommandée utilise trois chaînes de huit panneaux, avec une chaîne connectée à chaque MPPT Sol-Ark indépendant.

Chaque chaîne fournit environ 4 960 W de capacité solaire, une tension de fonctionnement de 329,6 V et une tension en circuit ouvert de 387,2 V dans des conditions de test standard.

Cette configuration offre une marge de sécurité de tension supplémentaire pour les températures froides canadiennes. Le dimensionnement final des chaînes doit être vérifié en utilisant la température de conception minimale officielle pour le lieu d'installation.

Stockage sur batterie LiFePO4 extensible

Deux batteries GSL à montage mural fournissent 28,68 kWh de stockage d'énergie nominal.

Selon les spécifications des batteries fournies, le parc de batteries offre environ 27,25 kWh d'énergie de décharge recommandée à 95 % de profondeur de décharge. L'énergie CA pratique sera légèrement inférieure après avoir pris en compte les pertes de l'onduleur et les réglages de réserve.

Les caractéristiques des batteries incluent :

• Chimie de batterie LiFePO4
• Tension nominale de 51,2 V
• Communication CAN et RS485
• Capacité d'expansion en parallèle
• Conception à montage mural
• Système de gestion de batterie intégré
• Boîtier intérieur IP20

Les batteries doivent être installées dans un endroit intérieur approprié. Leur plage de température de charge spécifiée commence à 0°C, elles ne doivent donc pas être chargées lorsque la température de la batterie est inférieure au point de congélation.

Durée de secours estimée

Après avoir pris en compte les pertes de conversion typiques, le parc de batteries peut fournir environ 25 kWh d'énergie CA pratique.

Les durées de secours estimées sont :

• Environ 25 heures à une charge continue de 1 kW
• Environ 12 heures à une charge continue de 2 kW
• Environ 5 heures à une charge continue de 5 kW
• Environ 2,5 heures à une charge continue de 10 kW

Ces exemples sont des estimations, non des durées de fonctionnement garanties. La performance réelle dépend de l'état de charge de la batterie, des réglages de réserve, de la température, de l'efficacité de l'onduleur et des appareils fonctionnant au moment donné.

Applications appropriées

Ce kit solaire Sol-Ark 15K peut être conçu pour :

• Gestion de l'énergie de toute la maison
• Sauvegarde des charges essentielles ou de toute la maison
• Autoconsommation solaire raccordée au réseau
• Gestion de l'électricité en fonction de l'heure d'utilisation
• Sauvegarde assistée par générateur
• Maisons rurales et domaines
• Fermes et ateliers
• Maisons et chalets isolés
• Systèmes hors réseau correctement conçus

Les limites de raccordement au réseau et de facturation nette varient selon la province, le territoire et le fournisseur d'électricité. L'achat de ce système ne garantit pas l'approbation pour exporter sa pleine production vers le réseau.

Intégration d'un générateur

Le Sol-Ark 15K comprend une commande de démarrage de générateur à deux fils intégrée. Un générateur compatible peut être ajouté pour prendre en charge les pannes prolongées, les périodes à faible ensoleillement ou le fonctionnement hors réseau.

Le dimensionnement du générateur, le câblage, la configuration du neutre et de la mise à la terre, le système de carburant et la compatibilité du démarrage automatique doivent être confirmés lors de la conception finale du système. Le générateur et son installation ne sont pas inclus à moins d'être spécifiquement ajoutés au devis écrit.

Fret, installation et ingénierie finale

Il s'agit d'un système volumineux palettisé. Les dispositions relatives au fret, l'accès à la livraison, les exigences de déchargement et tous les frais liés à la destination sont confirmés avant l'expédition. L'installation, les permis, les demandes de raccordement au service public, les sceaux d'ingénierie, les structures de montage, les tranchées et les travaux électriques spécifiques au site ne sont pas inclus à moins d'apparaître dans le devis écrit.

La conception et l'installation finales doivent être réalisées ou approuvées par des professionnels qualifiés conformément aux exigences électriques canadiennes applicables, aux règles des services publics et à l'autorité locale compétente. Le dimensionnement des chaînes, le dimensionnement des conducteurs, la protection contre les surintensités, la mise à la terre, la disposition de l'arrêt rapide et la compatibilité de l'équipement doivent être confirmés pour le lieu d'installation.

Les images de l'ensemble de produits et du système installé sont des rendus marketing illustratifs. L'apparence de l'équipement et la disposition de l'installation peuvent varier ; le devis écrit et la conception approuvée définissent l'ensemble fourni.
